BUS SISTEM (SISTEM BUS)

System bus atau bus sistem, dalam arsitektur komputer merujuk pada bus yang digunakan oleh sistem komputer untuk menghubungkan semua komponennya dalam menjalankan tugasnya. Sebuah bus adalah sebutan untuk jalur di mana data dapat mengalir dalam komputer. Jalur-jalur ini digunakan untuk komunikasi dan dapat dibuat antara dua elemen atau lebih. Data atau program yang tersimpan dalam memori dapat diakses dan dieksekusi oleh CPU melalui perantara sistem bus.

Sebuah komputer memiliki beberapa bus, agar dapat berjalan. Banyaknya bus yang terdapat dalam sistem, tergantung dari arsitektur sistem komputer yang digunakan. Sebagai contoh, sebuah komputer PC dengan prosesor umumnya Intel Pentium 4 memiliki bus prosesor (Front-Side Bus), bus AGP, bus PCI, bus USB, bus ISA (yang digunakan oleh keyboard dan mouse), dan bus-bus lainnya.

Bus disusun secara hierarkis, karena setiap bus yang memiliki kecepatan rendah akan dihubungkan dengan bus yang memiliki kecepatan tinggi. Setiap perangkat di dalam sistem juga dihubungkan ke salah satu bus yang ada. Sebagai contoh, kartu grafis AGP akan dihubungkan ke bus AGP. Beberapa perangkat lainnya (utamanya chipset atau kontrolir) akan bertindak sebagai jembatan antara bus-bus yang berbeda. Sebagai contoh, sebuah kontrolir bus SCSI dapat mengubah sebuah bus menjadi bus SCSI, baik itubus PCI atau bus PCI Express.

Berdasar jenis busnya, bus dapat dibedakan menjadi bus yang khusus menyalurkan data tertentu, contohnya paket data saja, atau alamat saja, jenis ini disebut dedicated bus. Namun apabila bus yang dilalui informasi yang berbeda baik data, alamat, dan sinyal kontrol dengan metode multipleks data maka bus ini disebut multiplexed bus. Kekurangan multiplexed bus adalah hanya memerlukan saluran sedikit sehingga menghemat tempat tapi kecepatan transfer data menurun dan diperlukan mekanisme yang komplek untuk mengurai data yang telah dimultipleks. Sedangkan untuk dedicated bus merupakan kebalikan dari multipexed bus.

Beberapa bus utama dalam sistem komputer modern adalah sebagai berikut:

• Bus prosesor. Bus ini merupakan bus tercepat dalam sistem dan menjadi bus inti dalam chipset dan motherboard. Bus ini utamanya digunakan oleh prosesor untuk meneruskan informasi dari prosesor ke cache atau memori utama ke chipset kontrolir memori (Northbridge, MCH, atau SPP). Bus ini juga terbagi atas beberapa macam, yakni Front-Side Bus, HyperTransport bus, dan beberapa bus lainnya. Sistem komputer selain Intel x86 mungkin memiliki bus-nya sendiri-sendiri. Bus ini berjalan pada kecepatan 100 MHz, 133 MHz, 200 MHz, 266 MHz, 400 MHz, 533 MHz, 800 MHz, 1000 MHz atau 1066 MHz. Umumnya, bus ini memiliki lebar lajur 64-bit, sehingga setiap detaknya ia mampu mentransfer 8 byte.
• Bus AGP (Accelerated Graphic Port). Bus ini merupakan bus yang didesain secara spesifik untuk kartu grafis. Bus ini berjalan pada kecepatan 66 MHz (mode AGP 1x), 133 MHz (mode AGP 2x), atau 533 MHz (mode AGP 8x) pada lebar jalur 32-bit, sehingga bandwidth maksimum yang dapat diraih adalah 2133 MByte/s. Umumnya, bus ini terkoneksi ke chipset pengatur memori (Northbridge, Intel Memory Controller Hub, atau NVIDIA nForce SPP). Sebuah sistem hanya dapat menampung satu buah bus AGP. Mulai tahun 2005, saat PCI Express mulai marak digunakan, bus AGP ditinggalkan.
• Bus PCI (Peripherals Component Interconnect). Bus PCI tidak tergantung prosesor dan berfungsi sebagai bus peripheral. Bus ini memiliki kinerja tinggi untuk sistem I/Oberkecepatan tinggi. Bus ini berjalan pada kecepatan 33 MHz dengan lebar lajur 32-bit. Bus ini ditemukan pada hampir semua komputer PC yang beredar, dari mulai prosesor Intel 486 karena memang banyak kartu yang menggunakan bus ini, bahkan hingga saat ini. Bus ini dikontrol oleh chipset pengatur memori (northbridge, Intel MCH) atau Southbridge (Intel ICH, atau NVIDIA nForce MCP).
• Bus PCI Express (Peripherals Component Interconnect Express)
• Bus PCI-X (Peripherals Component Interconnect Express)
• Bus ISA (Industry Standard Architecture)
• Bus EISA (Extended Industry Standard Architecute)
• Bus MCA (Micro Channel Architecture)
• Bus SCSI (Small Computer System Interface]]. Bus ini diperkenalkan oleh Macintosh pada tahun 1984. SCSI merupakan antarmuka standar untuk drive CD-ROM, peralatan audio, harddisk, dan perangkat penyimpanan eksternal berukuran besar
• Bus USB (Universal Serial Bus). Bus ini dikembangkan oleh tujuh vendor komputer, yaitu Compaq, DEC, IBM, Intel, Microsoft, NEC, dan Northern Telecom. Bus ini ditujukan bagi perangkat yang memiliki kecepatan rendah seperti keyboard, mouse, dan printer karena tidak akan efisien jika perangkat yang berkecepatan rendah dipasang pada bus berkecepatan tinggi seperti PCI. Keuntungan yang didapat dari bus USB antara lain : tidak harus memasang jumper, tidak harus membuka casing untuk memasang peralatan I/O, hanya satu jenis kabel yang digunakan, dapat mensuplai daya pada peralatan I/O, tidak diperlukan reboot.
• Bus 1394. Bus yang mempunyai nama FireWire memiliki kecepatan tinggi diatas SCSI dan PCI. Bus 1394 sangat cepat, murah, dan mudah untuk diimplementasikan. Bus ini tidak hanya populer perangkat komputer tetapi juga perangkat elektronik seperti kamera digital, VCR, dan televisi.

Kesimpulan :

Sistem Bus adalah sebuah bagian terpenting dalam arsitektur komputer karena Sistem Bus merupakan penghubung satu perangkat komputer ke perangkat lainnya atau dalam penjelasan singkatnya Sistem Bus merupakan Jalur dimana penghubung yang menghubungkan semua komponen komputer melalui jalur satu ke jalur yang lainnya.

Sekian penjelasan dari Sistem Bus dan kesimpulan yang bisa saya simpulkan kali ini..

Semoga dapat bermanfaat bagi para pembacaa :)

Arsitektur Von Neumann & Arsitektur Harvard

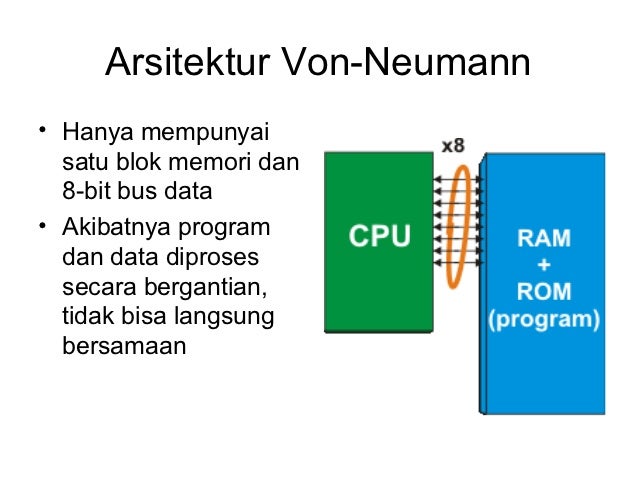

     Arsitektur Von Neumann

Arsitektur Von Neumann adalah arsitektur komputer yang menempatkan program (ROM=Read Only Memory) dan data (RAM=Random Access Memory) dalam peta memori yang sama. Arsitektur ini memiliki address dan data bus tunggal untuk mengalamati program (instruksi) dan data. Arsitektur von Neumann atau Mesin Von Neumann merupakan arsitektur yang diciptakan oleh John von Neumann pada tahun 1903-1957. Yang mana  hampir semua komputer saat ini menggunakan Arsitektur buatan John Von Neumann. Arsitektur Von Neumann ini  menggambarkan komputer dengan empat bagian utama yaitu:

·         Unit Aritmatika dan Logis (ALU),

·         unit kontrol (CU)

·         memori, dan

·         alat masukan I/O

Arsitektur Harvard

Mikrokontroler yang menggunakan arsitektur ini memiliki dua bus yang berbeda. Satu bus 8-bit dan

menghubungkan CPU ke RAM. Yang lain terdiri dari beberapa jalur (12, 14 atau 16) dan

menghubungkan CPU ke ROM. Dengan demikian, CPU dapat membaca instruksi dan mengakses

memori data pada saat yang bersamaan. Karena semua register memori RAM lebarnya 8-bit, semua

pertukaran data dalam mikrokontroler menggunakan format yang sama, sehingga selama eksekusi

penulisan data, hanya 8-bit yang diperhatikan. Dengan kata lain, yang perlu Anda perhatikan saat

merancang program adalah lebar data yang bisa dipertukarkan atau diproses hanya selebar 8-bit, ya

hanya selebar 8-bit saja.

KESIMPULAN~~

Arsitektur Komputer Von Neumann dan Harvard itu sebenarnya sama saja, yang menjadi perbedaan

hanya lah pada sistem memory nya saja, jika Arsitektur Von Neumann menetapkan RAM dan ROM itu

pada satu Memory Space sedangkan Arsitektur Harvard memiliki dua bus untuk menghubungkan RAM

dan ROM pada CPU. Pada era Teknologi sekarang yang banyak digunakan adalah Arsitektur Von

Neuman karna dianggap jauh lebih efektif daripada Arsitektur Harvard.

Sekian..........

ARSITEKTUR SISTEM MEMORY

Terbagi Menjadi :

1. Teknologi dan Biaya Sistem Memory
     Ada 2 teknologi yang mendominasi industri memori sentral dan memori utama, yaitu :
          a. Memori Magnetic Core (tahun 1960)

Sel penyimpanan yang ada dalam memori inti dibuat dari elemen besi yang berbentuk donat yang disebut magnetic core (inti magnetis) atau hanya disebut core saja.
Para pembuat(pabrikan) yang membuat core ini menyusun core plane bersama dengan sirkuit lain yang diperlukan, menjadi memori banks(bank memori).
           b. Memori Solid State

Komputer yang pertama diproduksi untuk tujuan komersil adaalah UNIVAC dimana :
• CPU nya menggunakan teknologi vacuum tube (tabung hampa udara) dan menjalankan aritmatika decimal.
• Memori utamanya 1000 word (setiap word besarnya 60 bit dan menyimpan 12 karakter 5 bit)

2. ORGANISASI MEMORI
        Salah satunya adalah menggunakan Inteleaving dimana tujuannya adalah untuk meningkatkan kecepatan pengaksesan system penyimpanan yang besar.
• Sistem penyimpanan yang besar terdiri atas beberapa bank memori independent yang diakses oleh CPU dan peralatan I/O melalui pengontrolan port memori
Contoh : Cross bar switch
Sistem penyimpanan menggunakan Interleave High Order
• Setiap bank (penyimpanan) berisi blok alamat yang berurutan.
• Setiap peralatan, termasuk CPU, menggunakan bank memori yang berbeda untuk program dan datanya, maka semua bank dapat mentransfer data secara serentak.
Sistem penyimpanan menggunakan Interleave Low Order
• Alamat yang berurutan berada dalam bank yang terpisah, sehingga setiap peralatan perlu mengakses semua bank selagi menjalankan programnya atau mentransfer data.
Contohnya : suatu siklus memori lebih lama daripada waktu siklus CPU.
• Apabila word yang berurutan berada dalam bank yang berbeda, maka system penyimpanan bila dilengkapi dengan putaran yang cocok dapat melengkapi akses memori yang berurutan, dengan kata lain setelah CPU meminta untuk mengakses word pertama yang disimpan dalam salah satu bank, maka ia dapat bergerak ke bank kedua dan mengawali akses word kedua sementara penyimpanan tetap mendapatkan kembali word pertama sementara penyimpanan tetap mendapatkan kembali word pertama.Pada CPU kembali ke bank pertama, system penyimpanan diharapkan telah menyelesaikan mengakses word pertama dan telah siap mengakses lagi.
• Banyak komputer berkinerja tinggi menggunakan Inteleave Low Order

3.  JENIS MEMORI
a. Memory Read Only (ROM)
















• Peralatan memori yang dapat dibaca namun tidak dapat ditulis oleh CPU
Contoh : Switch Mekanis (computer menggunakannya untuk menyimpan konstansta yang digunakan untuk menentukan konfigurasi system(jumlah memori utama).
• PROM (Programming Read Only Memory) adalah ROM yang diprogram oleh pabrik pembuatnya dan kita tidak bisa mengubah isinya.

• EPROM (Erasable PROM) adalah ROM yang dapat dihapus dengan menggunakan sinar ultraviolet dan kemudian deprogram kembali.
• EAROM(Electrically Alterable ROM) ROM yang dapat deprogram oleh computer dengan menggunakan operasi arus tinggi (high current) khusus, digunakan untuk menyimpan informasi yang jarang sekali berubah, contohnya : informasi konfigurasi.
b. Memory Read / Write
Memori Read/Write dapat diklasifikasikan menurut sifat pengoperasiannya adalah :
1. Sifat Fisik
 Statis lawan Dinamis
Static RAM (SRAM)
• Untuk setiap word apabila telah ditulis tidak perlu lagi dialamatkan atau dimanipulasi untuk menyimpan nilainya.
• Tidak perlu penyegaran
• Dibentuk dari flip-flop yang nmeggunakan arus kecil untuk memelihara logikanya.
• Digunakan untuk register CPU dan peralatan penyimpanan berkecepatan tinggi.
• Merupakan sirkuit memori semikonduktor yang cepat dan mahal.
Dynamic RAM (DRAM)
• Dibentuk dari kapasitor (peralatan yang digunakan untuk menyimpan muatan listrik) dan transistor
• Menggunakan sirkuit pembangkit
• Waktu siklusnya 2 kali access time (waktu access baca) yaitu waktu yang dibutuhkan untuk memanggil kembali data dari peralatan.
• Perlu penyegaran
 Volatil lawan Non-Volatil
Memori Volatile
Membutuhkan sumber daya yang terus menerus untuk menyimpan nilainya. Contoh : RAM Static dan Dynamic
Memori Non Volatile
Tidak membutuhkan sumber daya yang terus menerus untuk menyimpan nilainya.
Contoh : ROM
 Read Destruktif lawan Read Non-Destruktif
Memori Read Destruktif
• Apabila dalam proses membaca word memori tersebut juga menghancurkan nilainnya.
• Mempunyai 2 fase operasi yaitu read cycle dan restore cycle
• Selama akses baca system penyimpan pertama kali akan membaca word dan selama akses tulis system penyimpanan pertama kali akan membaca word, yang mengakibatkan waku akses baca akan lebih pendek daripada waktu tulis.
Contoh : DRAM
Memori Read Non-Destruktif
• Dalam proses membaca word, memori tersebut tidak dapat dihancurkan.
• Contohnya : SRAM dan ROM
 Removable lawan Permanen
Memori Removable
• Memori yang elemen aktifnya dapat dikeluarkan dari hardware system.
• Contoh : disket.
Memori Non Removable
• Memori yang elemen aktifnya tidak dapat dikeluarkan dari hardware system.
• Contoh : RAM dan hard disk
2. Organisasi Logisela
• Teralamatkan (addressed)
Memori yang menggunakan alamat untuk menentukan sel yang dibaca dan ditulis.
• Asosiatif
Memori yang menggunakan isi dari bagian word untuk menentukan sel yang dibaca atau ditulis
• Akses Urut
Memori yang menggunakan piya magnetis untuk mengakses data secara urut.
3. Memori Archival
• Memori non volatile yang dapat menyimpan banyak data dengan biaya yang sangat sedikit dan dalam jangka waktu yang lama.Contoh : Tape(Pita), Disk dan Disk Optis
• Disk Optis menyimpan data dengan mengubah secara internal sifat reflektif dari bidang kecil yang ada pada disk dan membaca data dengan cara mendeteksi secara visual yang telah diubah.
• WORM Memori (Word Once Read Many Times) ideal untuk menyimpan archival, karena bila sekali telah ditulis ia secara fungsional menjadi ROM.

Seperti biasanya sekarang kita berikan kesimpulan pada materi-materi yang telah kita bahas :)
ARSITEKTUR SISTEM MEMORY ini membahas mengenai pengenalan macam-macam memory. namun apabila disimpulkan, Arsitektur Sistem Memory merupakan tata letak, atau gambaran dimana Sistem Memory itu bekerja,diletakan, atau digunakan :)
sedangkan ORGANISASI MEMORY merupakan suatu kesatuan dari beberapa jenis memory untuk menjalankan tugas yaitu pengaksesan suatu sistem memory.

Trmksh :)
Semoga Bermanfaat :):)

Komponen CPU ( CPU, RAM, ROM, CACHE MEMORY, REGISTER)

Kali ini kita akan bahas tentang komponen-komponen yang terdapat dalam CPU (Central Processor Unit). CPU sendiri memiliki banyak komponen yaa, contoh Motherboard,  RAM, Processor, ROM,Harddisk, Register, VGA, CD-ROM, Sound Card, Power Supply,  dan Casing).tap kali ini kita akan berfokus pada CPU, RAM, ROM, ALU, Cache Memory dan Register sajaa yaa:)


1. CPU

CPU, singkatan dari Central Processing Unit adalah perangkat keras komputer yang berfungsi untuk menerima dan melaksanakan perintah dan data dari perangkat lunak. Prosesor sering digunakan untuk menyebut CPU pada umumnya.Adapun mikroprosesor adalah CPU yang diproduksi dalam sirkuit terpadu, seringkali dalam sebuah paket sirkuit terpadu-tunggal.Sejak pertengahan tahun 1970-an, microproses sirkuit terpadu-tuggal ini telah umum digunakan dan menjadi aspek penting dalam penerapan CPU.
Pin microprosesor intel 8046DX2.
Komponen CPU terbagi menjadi beberapa macam, yaitu sebagai berikut:
Unit kontrol (Control Unit)
Unit kontrol ini adalah bagian dari prosesor yang mampu mengatur jalannya program. Komponen ini terdapat dalam semua CPU. CPU bertugas mengontrol komputer sehingga terjadi sinkronisasi kerja antar komponen dalam menjalankan fungsi-fungsi operasinya. termasuk dalam tanggung jawab unit kontrol adalah mengambil intruksi-intruksi dari memori utama dan menentukan jenis instruksi tersebut. Bila ada instruksi untuk perhitungan aritmatika atau perbandingan logika, maka unit kendali akan mengirim instruksi tersebut ke ALU (Aritmathic Logic Unit). Hasil dari pengolahan data dibawa oleh unit kendali ke memori utama lagi untuk disimpan, dan pada saatnya akan disajikan ke alat output. Dengan demikian tugas dari unit kendali ini adalah:
1. Mengatur dan mengendalikan alat-alat input dan output.
2. Mengambil intruksi-intruksi dari memori untama.
3. Mengambil data dari memori utama (jika diperlukan) untuk diproses.
4. Mengirim intruksi ke ALU bila ada perhitungan aritmatika atau perbandingan logika.
5. Mengawasi kerja dari ALU.
6. Menyimpan hasil proses ke memori utama.
Cara kerja CPU Saat data dan/atau instruksi dimasukkan ke processing-devices, pertama sekali diletakkan di RAM (melalui Input-storage); apabila berbentuk instruksi ditampung oleh Control Unit di Program-storage, namun apabila berbentuk data ditampung di Working-storage). Jika register siap untuk menerima pengerjaan eksekusi, maka Control Unit akan mengambil instruksi dari Program-storage untuk ditampungkan ke Instruction Register, sedangkan alamat memori yang berisikan instruksi tersebut ditampung di Program Counter. Sedangkan data diambil oleh Control Unit dari Working-storage untuk ditampung di General-purpose register (dalam hal ini di Operand-register). Jika berdasar instruksi pengerjaan yang dilakukan adalah arithmatika dan logika, maka ALU akan mengambil alih operasi untuk mengerjakan berdasar instruksi yang ditetapkan. Hasilnya ditampung di Accumulator. Apabila hasil pengolahan telah selesai, maka Control Unit akan mengambil hasil pengolahan di Accumulator untuk ditampung kembali ke Working-storage. Jika pengerjaan keseluruhan telah selesai, maka Control Unit akan menjemput hasil pengolahan dari Working-storage untuk ditampung ke Output-storage. Lalu selanjutnya dari Output-storage, hasil pengolahan akan ditampilkan ke output-devices.
Fungsi CPU
CPU berfungsi seperti kalkulator, hanya saja CPU jauh lebih kuat daya pemrosesannya. Fungsi utama dari CPU adalah melakukan operasi aritmatika dan logika terhadap data yang diambil dari memori atau dari informasi yang dimasukkan melalui beberapa perangkat keras, seperti papan ketik, pemindai, tuas kontrol, maupun tetikus. CPU dikontrol menggunakan sekumpulan instruksi perangkat lunak komputer. Perangkat lunak tersebut dapat dijalankan oleh CPU dengan membacanya dari media penyimpan, seperti cakram keras, disket, cakram padat, maupun pita perekam. Instruksi-instruksi tersebut kemudian disimpan terlebih dahulu pada memori fisik (RAM), yang mana setiap instruksi akan diberi alamat unik yang disebut alamat memori. Selanjutnya, CPU dapat mengakses data-data pada RAM dengan menentukan alamat data yang dikehendaki.
Saat sebuah program dieksekusi, data mengalir dari RAM ke sebuah unit yang disebut dengan bus, yang menghubungkan antara CPU dengan RAM. Data kemudian didekode dengan menggunakan unit proses yang disebut sebagai pendekoder instruksi yang sanggup menerjemahkan instruksi. Data kemudian berjalan ke unit aritmatika dan logika (ALU) yang melakukan kalkulasi dan perbandingan. Data bisa jadi disimpan sementara oleh ALU dalam sebuah lokasi memori yang disebut dengan register supaya dapat diambil kembali dengan cepat untuk diolah. ALU dapat melakukan operasi-operasi tertentu, meliputi penjumlahan, perkalian, pengurangan, pengujian kondisi terhadap data dalam register, hingga mengirimkan hasil pemrosesannya kembali ke memori fisik, media penyimpan, atau register apabila akan mengolah hasil pemrosesan lagi. Selama proses ini terjadi, sebuah unit dalam CPU yang disebut dengan penghitung program akan memantau instruksi yang sukses dijalankan supaya instruksi tersebut dapat dieksekusi dengan urutan yang benar dan sesuai
2.  RAM


RAM yang merupakan singkatan dari Random Access Memory adalah sebuah perangkat keras komputer yang berfungsi menyimpan berbagai data dan instruksi program, isi dari RAM dapat diakses secara random atau tidak mengacu pada pengaturan letak data. Data di dalam RAM bersifat sementara, dengan kata lain data yang tersimpan akan hilang jika komputer dimatikan atau catu daya yang terhubung kepadanya dicabut.
RAM biasa juga disebut sebagai memori utama (main memory), memori primer (primary memory), memori internal (internal memory), penyimpanan utama (primary storage), memory stick, atau RAM stick. Bahkan terkadang orang hanya menyebutnya sebagai memori meskipun ada jenis memori lain yang terpasang di komputer.
RAM merupakan salah satu jenis memori internal yang mendukung kecepatan prosesor dalam mengolah data dan instruksi. Dengan menggunakan tambahan RAM ke dalam komputer dapat menghasilkan pengaruh positif pada kinerja dan kecepatan komputer, meskipun RAM sebenarnya tidak menentukan kecepatan komputer.
Modul memori RAM yang umum diperdagangkan berkapasitas 128 MB, 256 MB, 512 MB, 1 GB, 2 GB, dan 4 GB.
Ram juga berfungsi mengolah data dan instruki yang ditulis atau dibaca oleh buah system bagian dari komputer yang sangat pentin g. Dengan fungsi tersebut maka Anda bisa menjalankan dua aktifitas sekaligus, yaitu menulis dari RAM dan membaca data dari RAM. Semakin berat aplikasi yang akan dijalankan, maka bobot RAM akan semakin besar.
Ada empat macam tipe dari memory komputer, yaitu:
1.randoaccessmemory
2.readonlymemory
3.CMOSmemory
4. virtual memory
JENIS-JENIS RAM
Berdasarkan cara kerja:
1. Dynamic RAM (DRAM)
* FastPage Mode DRAM (FPM DRAM)
* Extended Data Output DRAM (EDO DRAM)
* Synchronous DRAM (SDRAM)
* Rambus DRAM (RDRAM)
* Double Data Rate SDRAM (DDR SDRAM)
* Untuk video :
2. Video RAM (VRAM)
3. Windows RAM (WRAM)
4. Synchronous Graphic RAM (SGRAM)
5. Static RAM (SRAM)
Berdasarkan Module:
1. Single Inline Memory Module (SIMM), Mempunyai kapasitas 30 atau 72 pin. Memori SIMM 30 pin untuk kegunaan PC zaman 80286 sehingga 80486 dan beroperasi pada 16 bit. Memory 72 pin banyak digunakan untuk PC berasaskan Pentium dan beroperasi pada 32 bit.
2. Double Inline Memory Module (DIMM), Berkapasitas 168 pin, kedua belah modul memori ini aktif, setiap permukaan adalah 84 pin. Ini berbeda daripada SIMM yang hanya berfungsi pada sebelah modul saja. Menyokong 64 bit penghantaran data. SDRAM (synchronous DRAM) menggunakan DIMM. Merupakan penganti dari DRAM, FPM (fast page memory) dan EDO.
3. RIMM (Rambus), Dulu dikenali sebagai RDRAM. Adalah sejenis SDRAM yang dibuat oleh Rambus. DRDRAM digunakan untuk CPU dari Intel yang berkecepatan tinggi. Pemindahan data sama seperti DDR SDRAM tetapi mempunyai dua saluran data untuk meningkatkan kemampuan. Juga dikenali sebagai PC800 yang kerkelajuan 400MHz.
RAM terdiri dari sekumpulan chip. Chip-chip ini mampu untuk menampung:
*Data untuk d proses
*Intruksi atau program,untuk memproses data
*Data yang telah diproses dan menunggu untuk dikirim ke output device,secondary storage atau juga comunication device
*Intruksi sistem opererasi yang mengontrol fungsi-fungsi dasar dari sistem komputer
Struktur dari RAM dibagi menjadi 4 bagian, yaitu:
1. Input storage, digunakan untuk menampung input yang dimasukkan lewat alat input Program storage, dipakai untuk menyimpan semua instruksi-instruksi program yang akan diproses.
2. Working storage, digunakan untuk menyimpan data yang akan diolah dan hasil dari pengolahan.
3. Output storage, digunakan untuk menampung hasil akhir dari pengolahan data yang akan ditampilkan ke alat output

3. ROM

ROM mempunyai tugas untuk menyimpan program yang sifatnya tetap atau permanen, tidak tergantung pada keberadaan arus listrik (nonvolatile), dan program yang tersimpan dalam ROM mempunyai sifat hanya bisa dibaca oleh para pengguna komputer. Menyimpan data pada ROM tidak dapat dilakukan dengan mudah, namun membaca data dari ROM dapat dilakukan dengan mudah. Biasanya program / data yang ada dalam ROM ini diisi oleh pabrik yang membuatnya. Oleh karena sifat ini, ROM biasa digunakan untuk menyimpan firmware (perangkat lunak yang berhubungan erat dengan perangkat keras).
ROM modern didapati dalam bentuk IC, persis seperti medium penyimpanan/memori lainnya seperti RAM. Untuk membedakannya perlu membaca teks yang tertera pada IC-nya. Biasanya dimulai dengan nomer 27xxx, angka 27 menunjukkan jenis ROM , xxx menunjukkan kapasitas dalam kilo bit ( bukan kilo byte )Data-data biasanya sudah terisi dan disediakan oleh pabrik perakitnya. Contoh data-data ROM yang sering muncul adalah saar komputer dihidupkan maka akan terbaca semua konfigurasi perangkat yang terintegrasi dalam komputer tersebut.
Isi data pada ROM misalnya adalah program Basic Input Output System (BIOS), yang berfungsi untuk mengendalikan perpindahan data antar mikroprosesor ke komponen lain yang meliputi keyboard, monitor, printer, dan lainnya. Program BIOS juga mempunyai fungsi self diagnostic, atau memeriksa kondisi yang ada dalam dirinya yang dinamakan Power on Self Test (POST).
Jenis-jenis ROM
1. Mask ROM
Mask ROM adalah ROM yang tidak bisa ditulis ulang (non-flashable) sehingga tidak dapat di up-grade.
2. PROM (Programmable Read-Only Memory)
PROM merupakan sebuah chip memory yang hanya dapat diisi data satu kali saja. Sekali saja program dimasukkan ke dalam sebuah PROM, maka program tersebut akan berada pada PROM seterusnya.
3. EPROM (Erasable Programmable Read-Only Memory)
EPROM (Erasable Programmable Read Only Memory) adalah sebuah ROM yang dapat diprogram ulang dan dihapus. Berdasarkan proses pengisiannya terdapat dua jenis EPROM, yaitu UV EPROM dan EEPRb OM. UV EPROM (Ultraviolet EPROM) membutuhkan cahaya ultraviolet untuk menghapus data yang ada di dalamnya, sedangkan EEPROM (Electrical EPROM) yang hanya menggunakan aliran listrik saja dalam menghapus atau mem-program ulang isinya.
4. EEPROM ( Electrically Erasable Programmable Read-Only Memory)
EEPROM merupakan kependekan dari Electrically Erasable Programmable Read-Only Memory. EEPROM adalah tipe khusus dari PROM (Programmable Read-Only Memory ) yang bisa dihapus dengan memakai perintah elektris.
PERBEDAAN RAM dan ROM
Read Only Memory (ROM), berfungsi untuk menyimpan pelbagai program yang berasal dari pabrik komputer. Sesuai dengan namanya, ROM (Read Only Memory), maka program yang tersimpan didalam ROM, hanya bisa dibaca oleh parapemakai.
Random Access Memory (RAM), merupakan bagian memory yang bisa digunakan oleh para pemakai untuk menyimpan program dan data.
ROM bisa diibaratkan sebuah tulisan yang sudah tercetak, dimana pemakai hanya bisa melakukan pembacaan data yang ada didalamnya tanpa bisa melakukan perubahan apapun pada tulisan yang ada. ROM biasanya berisi instruksi/program khusus yang bisa digunakan pemakai untuk memanfaatkan komputer secara maksimal.

4. REGISTER


Register merupakan alat penyimpanan kecil yang mempunyai kecepatan akses cukup tinggi, yang digunakan untuk menyimpan data dan/atau instruksi yang sedang diproses. Memori ini bersifat sementara, biasanya di gunakan untuk menyimpan data saat di olah ataupun data untuk pengolahan selanjutnya. jika dianalogikan, register ini dapat diibaratkan sebagai ingatan di otak bila kita melakukan pengolahan data secara manual, sehingga otak dapat diibaratkan sebagai CPU, yang berisi ingatan-ingatan, satuan kendali yang mengatur seluruh kegiatan tubuh dan mempunyai tempat untuk melakukan perhitungan dan perbandingan logika.

5. ALU

ALU, singkatan dari Arithmetic And Logic Unit (bahasa Indonesia: unit aritmatika dan logika), adalah salah satu bagian dalam dari sebuah mikroprosesor yang berfungsi untuk melakukan operasi hitungan aritmatika dan logika. Contoh operasi aritmatika adalah operasi penjumlahan dan pengurangan, sedangkan contoh operasi logika adalah logika AND dan OR. tugas utama dari ALU (Arithmetic And Logic Unit)adalah melakukan semua perhitungan aritmatika atau matematika yang terjadi sesuai dengan instruksi program. ALU melakukan operasi aritmatika yang lainnya. Seperti pengurangan, pengurangan, dan pembagian dilakukan dengan dasar penjumlahan. Sehingga sirkuit elektronik di ALU yang digunakan untuk melaksanakan operasi aritmatika ini disebut adder. ALU melakukan operasi arithmatika dengan dasar pertambahan, sedang operasi arithmatika yang lainnya, seperti pengurangan, perkalian, dan pembagian dilakukan dengan dasar penjumlahan. sehingga sirkuit elektronik di ALU yang digunakan untuk melaksanakan operasi arithmatika ini disebut adder. Tugas lalin dari ALU adalah melakukan keputusan dari operasi logika sesuai dengan instruksi program. Operasi logika (logical operation) meliputi perbandingan dua buah elemen logika dengan menggunakan operator logika, yaitu:
a. sama dengan (=)
b. tidak sama dengan (<>)
c. kurang dari (<)
d. kurang atau sama dengan dari (<=) e. lebih besar dari (>)
f. lebih besar atau sama dengan dari (>=) (sumber: Buku Pengenalan Komputer, Hal 154-155, karangan Prof.Dr.Jogiyanto H.M, M.B.A.,Akt.)
Fungsi-fungsi yang didefinisikan pada ALU adalah Add (penjumlahan), Addu (penjumlahan tidak bertanda), Sub (pengurangan), Subu (pengurangan tidak bertanda), and, or, xor, sll (shift left logical), srl (shift right logical), sra (shift right arithmetic), dan lain-lain.



6. Cache Memory

  Definisi Cache Memory

Cache berasal dari kata Cash. Dari istilah tersebut dapat didefinisikan, cache adalah tempat menyembunyikan atau tempat penyimpanan sementara. Sesuai definisi tersebut cache memory adalah tempat penyimpanan data sementara. Cache memory merupakan media penyimpanan data sekunder berkecepatan tinggi, dimana tempat menyimpan data atau informasi sementara yang sering digunakan atau diakses oleh komputer.

            Cache memory adalah memory berukuran kecil berkecepatan tinggi yang berfungsi untuk menyimpan sementara instruksi dan/atau data (informasi) yang diperlukan oleh prosesor. Boleh dikatakan bahwa cache memory ini adalah memory internal prosesor. Cache memory ini berbasis SRAM yang secara fisik berukuran kecil dan kapasitas tampung datanya juga kecil atau sedikit. Pada saat ini, cache memory ada 3 jenis, yaitu L1 cache, L2 cache, dan L3 cache.

  Fungsi Cache Memory

Berikut beberapa fungsi cache memory :

- Mempercepat Akses data pada computer.

- Meringankan kerja prosessor

- Menjembatani perbedaan kecepatan antara cpu dan memory utama.

- Mempercepat kinerja memory



 Nahh setelah kita mengetahui beberapa definisi tersebut, mari kita  simpulkan bersama-sama mengenai definisi-definisi yang sudah kita dapatkan dari beberapa sumber tadi..

KESIMPULAN :

- CPU                  => adalah sebuah perangkat keras yang menjalankan segala perintah yang diberikan oleh perangkat keras.

- RAM                  => adalah sebuah media penyimpanan data sementara pada komputer. dan RAM pada umumnya membutuhkan Daya untuk menyimpan data.

- ROM                    => adalah sebuah media penyimpanan yang bersifat permanen. meskipun bersifat hanya dapat dibaca saja tapi ROM tidak bergantung pada adanya Daya, sehingga tidak mudah hilang meskipun komputer dalam keadaan mati.

- Register             => adalah sebuah media penyimpanan CPU yang bersifat sementara karena data yang berada pada register akan tersimpan selama komputer tersebut masih menyala, dan saat komputer tersebut mati maka data yang ada pada register akan hilang secara otomatis.

-ALU                  => adalah suatu sistem dalam komputer yang berisi tentang operasi perhitungan Aritmetika dan Logika.

- Cache Memory   => adalah sebuah History (Penyimpana data sementara dari intruksi yg sering diakses) dalam sebuah data.

Yaaaaappp, itu dia kesimpulan dari tiap definisi yang telah kita bahas semoga dapat bermafaat yaaa:)

Terimakasih..



Organisasi & Arsitektur Komputer

Apasih yang kalian ketahui tentang Organisasi & Arsitektur Komputer?

Kita bahas disini satu-satu yaa..

   I.      Organisasi

Pengertian Organisasi Menurut Para Ahli :

1.   Menurut Chester I.Barnard

Chester I.Barnard mengemukakan dalam buku beliau  yang berjudul The Function Of The Executive,organisasi adalah suatu sistem mengenai usaha usaha kerjasama yang dilakukan oleh dua orang atau lebih.

2.  Menurut James D.Mooney

Dalam buku beliau yang berjudul The Principles of Organization.Organisasi adalah segala bentuk persatuan/perserikatan manusia untuk mencapai tujuan bersama.

3.  Menurut Sir Stoner

Organisasi adalah sebuah pola yang menghubungkan orang orang di bawah arahan pimpinan (manager) untuk mencapai atau mengejar tujuan bersama.

4.  Menurut Stephen P. Robbins

Stephen P.Robbins mengemukakan bahwa Organisasi ialah kesatuan aspek sosial yang terkordinasi secara sadar, dengan satu batasan  yang cukup relatif dan bisa diidentifikasi, yang bekerja secara relatif dan terus menerus untuk mencapai tujuan kelompok atau tujuan bersama.

  II.      Arsitektur

Pengertian Arsitektur Menurut Para Ahli :

1.   Menurut Robert Gutman (1976)

Arsitektur sesungguhnya merupakan kulit ketiga manusia. Arsitektur merupakan lingkungan buatan yang bukan saja menjembatani antara manusia dengan lingkungan melainkan sekaligus merupakan wahana ekspresi kultural untuk menata kehidupan jasmaniah,psikologis dan sosial manusia.

2.  Menurut Claudil (1979)

Arsitektur adalah sesuatu yang bersifat personal, menyenangkan dan memerlukan pengalaman. Arsitektur adalah hasil persepsi dan penghargaan manusia terhadap ruang dan bentuk. Ada tiga pengalaman arsitektur: aspek fisikal, emosional dan kebutuhan intelektual.

3.  Menurut Amos Rappoport (1981)

Arsitektur adalah ruang tempat hidup manusia, yang lebih dari sekedar fisik, tapi juga menyangkut pranata-pranata budaya dasar. Pranata ini meliputi: tata atur kehidupan sosial dan budaya masyarkat, yang diwadahi dan sekaligus memperngaruhi arsitektur.

4.  Menurut JB. Mangunwijaya (1992)

Arsitektur sebagai vastuvidya (wastuwidya) yang berarti ilmu bangunan. Dalam pengertian wastu terhitung pula tata bumi, tata gedung, tata lalu lintas (dhara, harsya, yana).

III.      Komputer



Secara umum komputer adalah sekumpulan alat elektronik dimana satu dengan yang lainnya saling bekerja sama terkoordinasi dibawah kontrol program dengan kemampuan dapat menerima data atau input lalu mengolah data tersebut dengan menghasilkan informasi (output).

Pengertian Komputer Menurut Para Ahli :

1.   Menurut Robert H. Blissmer

Komputer ialah suatu alat elektronik yg mampu melakukan beberapa tugas seperti menerima input, memroses input, menyimpan perintah-perintah dan menyediakan output dalam bentuk informasi.

2.  Menurut V.C. Hamacher Et Al

Komputer merupakan mesin penghitung elektronik yg dengan cepat dapat menerima informasi input digital, memrosesnya sesuai dengan program yg tersimpan di memorinya dan menghasilkan output informasi.

3.  Menurut Elias M. Awad

Komputer sebuah alat hitung yg memproses data untuk disajikan dalam bentuk data digital dan data analog.

4.  Menurut Donald H. Sanderes

Komputer adalah sistem elektronik untuk memanipulasi data dengan cepat dan tepat serta dirancang dan diorganisasikan agar secara otomatis menerima dan menyimpan data input, memrosesnya, dan menghasilkan output di bawah pengawasan suatu langkah-langkah instruksi program (Sistem Operasi) yang tersimpan di didalam penyimpannya (stored program).

Terakhir kita akan bahas tentang inti awal materi yang akan kita bahas bersama-sama…

IV.      Organisasi & Arsitektur Komputer

Pengertian dari Arsitektur & Organisasi Komputer yaitu, Arsitektur Komputer mempelajari atribut ‑ atribut sistem komputer yang terkait dengan seorang programmer. contoh: set instruksi, aritmetilka yang digunakan, teknik pengalamatan, mekanisme I/0. Sedangkan Organisasi Komputer mempelajari bagian yang terkait dengan unit‑unit operasional computer dan hubungan antara komponen sistem komputer. contoh: sinyal kontrol, interface, teknologi memori.

Arsitektur & Organisasi Komputer juga memiliki perbedaan yaitu:

·         Arsitektur Komputer

Adalah konsep perencanaan dan struktur pengoperasian dasar dari suatu sistem komputer. Arsitektur komputer ini merupakan rencana cetak-biru dan deskripsi fungsional dari kebutuhan bagian perangkat keras yang didesain (kecepatan proses dan sistem interkoneksinya). Dalam hal ini, implementasi perencanaan dari masing–masing bagian akan lebih difokuskan terutama, mengenai bagaimana CPU akan bekerja, dan mengenai cara pengaksesan data dan alamat dari dan ke memori cache, RAM, ROM, cakram keras, dll). Beberapa contoh dari arsitektur komputer ini adalah Arsitektur von Neumann, CISC, RISC, blue gene, dll.

·         Organisasi Komputer

Adalah bagian yang terkait erat dengan unit – unit operasional dan interkoneksi antar komponen penyusun sistem komputer dalam merealisasikan aspek arsitekturalnya. Contoh aspek organisasional adalah teknologi hardware, perangkat antarmuka, teknologi memori, dan sinyal – sinyal kontrol.

Naaaaahh, setelah kita tau beberapa ulasan tentang pengertian Organisasi? Arsitektur? Komputer? Bahkan Secara keseluruhan yaitu Organisasi & Arsitektur Komputer, sekarang kita belajar menyimpulkan pengertian-pengertian yang telah kita ulas tersebut.......

Organisasi => Sekelompok orang atau alat-alat yang saling berhubungan untuk mencapai suatu tujuan bersama.

Arsitektur => Suatu gambaran / desaign awal sebuah tahapan dalam sebuah perencanaan.

Komputer => Suatu teknologi yang berasal dari beberapa elemen dan komponen yang saling berkesinambungan dan dirancang sebagai alat yang mempermudah kinerja manusia.

Terakhir, Organisasi & Arsitektur Komputer => Suatu gabungan elemen-elemen dasar komputer berdasarkan hasil gambaran awal dalam sebuah perencanaan.

Terimakasih, Semoga Bermanfaat yaa....
